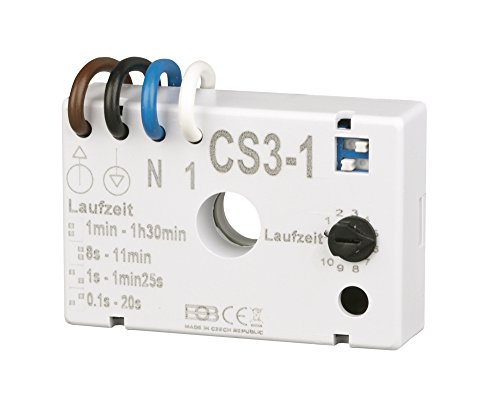

Elektrobock Nachlaufrelais Unterputz, CS3-1

Zeitschalter CS3-1 Unterputz (UP) für das Schalten von Ventilatoren

Der Zeitschalter CS3-1 ist zum Ein- bzw. Ausschaltung von Ventilatoren mit einer Zeitverzögerung bestimmt. Er ist für die Betätigung der Induktionsbelastung (Ventilatoren, Schaltschützen, Relais) geeignet. Zum Einschalten der Belastung kommt es sofort nach dem Ausschalten des Lichtes.

Zeiteinstellung
Sie ist in einem breiten Bereich von 1s bis zu 1h 30 min möglich. Die Grobeinstellung erfolgt mit einem Kleinstumschalter gemäss Tabelle, die Feineinstellung dann über einen Trimmer mit einem Schraubenzieher.

TECHNISCHE PARAMETER
Speisung230 V/ 50  Hz
Belastungswiderstand 10 – 200 W
Induktionsbelastung 10 – 100 VA
Einschaltungselement Triac
Einstellbare Zeit 1 s – 90 min.
Anzahl der Dekaden 4
Arbeitstemperatur 0°C bis +35°C
