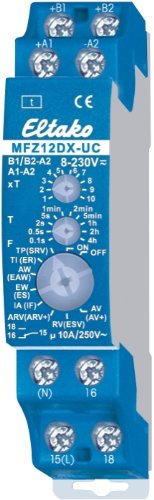

Eltako MFZ12DX-UC Multifunktions-Zeitrelais

Analog einstellbares Multifunktions-Zeitrelais MFZ12DX-UC mit 18 Funktionen.

• 1 Wechsler potenzialfrei 10A/250V AC, Glühlampen 2000W.
• Stand-by-Verlust nur 0,02 – 0,6 Watt.
• Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35.
• 1 Teilungseinheit = 18mm breit, 58mm tief.

Mit der Eltako-Duplex-Technologie (DX) können die normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an 15 (L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verbrauch von nur 0.1 Watt. Universal-Steuerspannung 8..230V UC. Versorgungsspannung wie die Steuerspannung. Zeiten zwischen 0.1 Sekunden und 40 Stunden sind einstellbar. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Je nach Anschluss der Stromversorgung an die Klemmen B1-A2 oder B2-A2 können zwei unterschiedliche Funktionsebenen ausgewählt werden.

Funktionen F bei Anschluss der Stromversorgung an B1-A2 (Stand-by-Verlust 0,02 – 0,4W):

• RV = Rückfallverzögerung.
• AV = Ansprechverzögerung.
• TI = Taktgeber mit Impuls beginnend.
• TP = Taktgeber mit Pause beginnend.
• IA = Impulsgesteuerte Ansprechverzögerung (z.B. automatischer Türöffner).
• EW = Einschaltwischer. AW = Ausschaltwischer.
• ARV = Ansprech- und Rückfallverzögerung.
• ON = Dauer EIN. OFF = Dauer AUS.

Funktionen (F) bei Anschluss der Stromversorgung an B2-A2 (Stand-by-Verlust 0,02 – 0,6W):

• SRV = Stromstoßschalter mit Rückfallverzögerung.
• ER = Relais.
• EAW = Einschalt- und Ausschaltwischer.
• ES = Stromstoßschalter.
• IF = Impulsformer.
• ARV+ = Additive Ansprech- und Rückfallverzögerung.
• ESV = Stromstoßschalter mit
